Enero - Junio Acalán 116 7

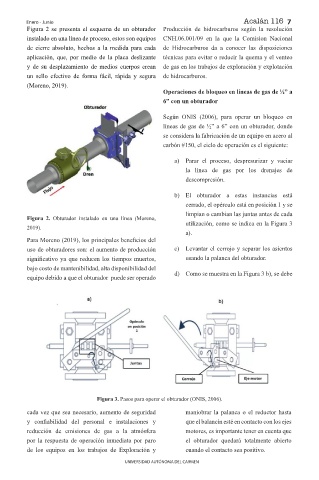

Figura 2 se presenta el esquema de un obturador Producción de hidrocarburos según la resolución
instalado en una línea de proceso, estos son equipos CNH.06.001/09 en la que la Comision Nacional
de cierre absoluto, hechos a la medida para cada de Hidrocarburos da a conocer las disposiciones
aplicación, que, por medio de la placa deslizante técnicas para evitar o reducir la quema y el venteo
y de su desplazamiento de medios cuerpos crean de gas en los trabajos de exploración y explotación
un sello efectivo de forma fácil, rápida y segura de hidrocarburos.
(Moreno, 2019).
Operaciones de bloqueo en líneas de gas de ½” a
6” con un obturador

Según ONIS (2006), para operar un bloqueo en
líneas de gas de ½” a 6” con un obturador, donde
se considera la fabricación de un equipo en acero al
carbón #150, el ciclo de operación es el siguiente:

a) Parar el proceso, despresurizar y vaciar
la línea de gas por los drenajes de
descompresión.

b) El obturador a estas instancias está
cerrado, el opérculo está en posición 1 y se
limpian o cambian las juntas antes de cada
Figura 2. Obturador instalado en una línea (Moreno,
2019). utilización, como se indica en la Figura 3
a).
Para Moreno (2019), los principales beneficios del
uso de obturadores son: el aumento de producción c) Levantar el cerrojo y separar los asientos
significativo ya que reducen los tiempos muertos, usando la palanca del obturador.
bajo costo de mantenibilidad, alta disponibilidad del
equipo debido a que el obturador puede ser operado d) Como se muestra en la Figura 3 b), se debe

Figura 3. Pasos para operar el obturador (ONIS, 2006).
cada vez que sea necesario, aumento de seguridad maniobrar la palanca o el reductor hasta
y confiabilidad del personal e instalaciones y que el balancín esté en contacto con los ejes
reducción de emisiones de gas a la atmósfera motores, es importante tener en cuenta que
por la respuesta de operación inmediata por paro el obturador quedará totalmente abierto
de los equipos en los trabajos de Exploración y cuando el contacto sea positivo.
