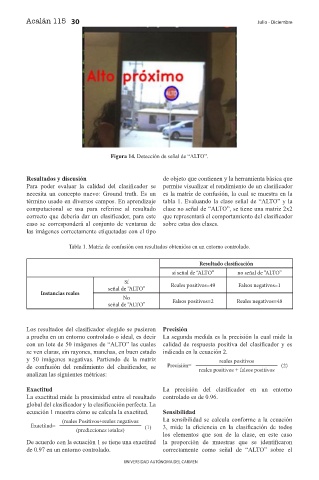

Figura 14. Detección de señal de “ALTO”.

Resultados y discusión de objeto que contienen y la herramienta básica que
Para poder evaluar la calidad del clasif cador se permite visualizar el rendimiento de un clasif cador
necesita un concepto nuevo: Ground truth. Es un es la matriz de confusión, la cual se muestra en la
término usado en diversos campos. En aprendizaje tabla 1. Evaluando la clase señal de “ALTO” y la
computacional se usa para referirse al resultado clase no señal de “ALTO”, se tiene una matriz 2x2
correcto que debería dar un clasif cador, para este que representará el comportamiento del clasif cador
caso se corresponderá al conjunto de ventanas de sobre estas dos clases.
las imágenes correctamente etiquetadas con el tipo

Tabla 1. Matriz de confusión con resultados obtenidos en un entorno controlado.

Resultado clasi#cación
sí señal de “ALTO” no señal de “ALTO”
Sí
señal de “ALTO” Reales positivos=49 Falsos negativos=1
Instancias reales
No
señal de “ALTO” Falsos positivos=2 Reales negativos=48

Los resultados del clasif cador elegido se pusieron Precisión
a prueba en un entorno controlado o ideal, es decir La segunda medida es la precisión la cual mide la
con un lote de 50 imágenes de “ALTO” las cuales calidad de respuesta positiva del clasif cador y es
se ven claras, sin rayones, manchas, en buen estado indicada en la ecuación 2.
y 50 imágenes negativas. Partiendo de la matriz reales positivos
de confusión del rendimiento del clasif cador, se Precisión= reales positivos + falsos positivos (2)
analizan las siguientes métricas:

Exactitud La precisión del clasif cador en un entorno
La exactitud mide la proximidad entre el resultado controlado es de 0.96.
global del clasif cador y la clasif cación perfecta. La
ecuación 1 muestra cómo se calcula la exactitud. Sensibilidad
(reales Positivos+reales negativos La sensibilidad se calcula conforme a la ecuación
Exactitud= (1) 3, mide la ef ciencia en la clasif cación de todos
(predicciones totales)
los elementos que son de la clase, en este caso
De acuerdo con la ecuación 1 se tiene una exactitud la proporción de muestras que se identif caron
de 0.97 en un entorno controlado. correctamente como señal de “ALTO” sobre el
